生產型負壓隔離器主要適用與制藥、化妝品、生物制品研究和理化科學實驗等研究。

它提供一種紊流氣流，通過高壓排風機，使工作區產生負壓，防止內外空氣的交叉污染，同時防止高活性的藥物擴散到外環境，對人體造成傷害，用于保證人員和環境安全。

應用領域

高活實驗室：功能表現為為客戶提供在隔離器功能艙內完成稱量、分裝、取樣、配液、分析、水分滴定等主體功能。

API原料藥：提供完成離心、過濾、干燥、混合、粉碎、稱量、分裝等主體功能。

外形尺寸：( L×W×H) 5200*1450*2270mm

一、設備組成單元

設備組成：真空干燥艙、粉碎艙、稱量投料艙控制系統組成。

真空干燥艙為單面8手套操作位。

粉碎艙為單面6手套操作位。

稱量投料艙為單面4手套操作位。

二、設備功能模塊

集成手套完整性檢測儀

集成BIBO裝置

集成真空抽濾裝置

集成真空干燥箱

集成粉碎機

配置水氣噴槍

配置轉移罐

防水電源插座

三、操作流程

1.物料從結晶罐內通過氮?dú)鈱⒘弦簤喝胝婵粘闉V抽濾器內，經抽濾除濕后，收集到真空干燥箱內進行干燥，完成后在稱量投料艙稱量投料到轉移罐內，轉移罐再次至結晶罐內再結晶，此操作重復兩次。

2.后經過中間粉碎艙將物料粉碎后，在稱量艙將物料進行分裝，由右側BIBO連續袋傳出。

3.物料干燥過程中的取樣在隔離器內部進行；工藝過程完畢后對隔離器內表面及其他設備的外表面進行消毒滅活，清洗，干燥；所有物料暴露部分均在隔離器內完成。

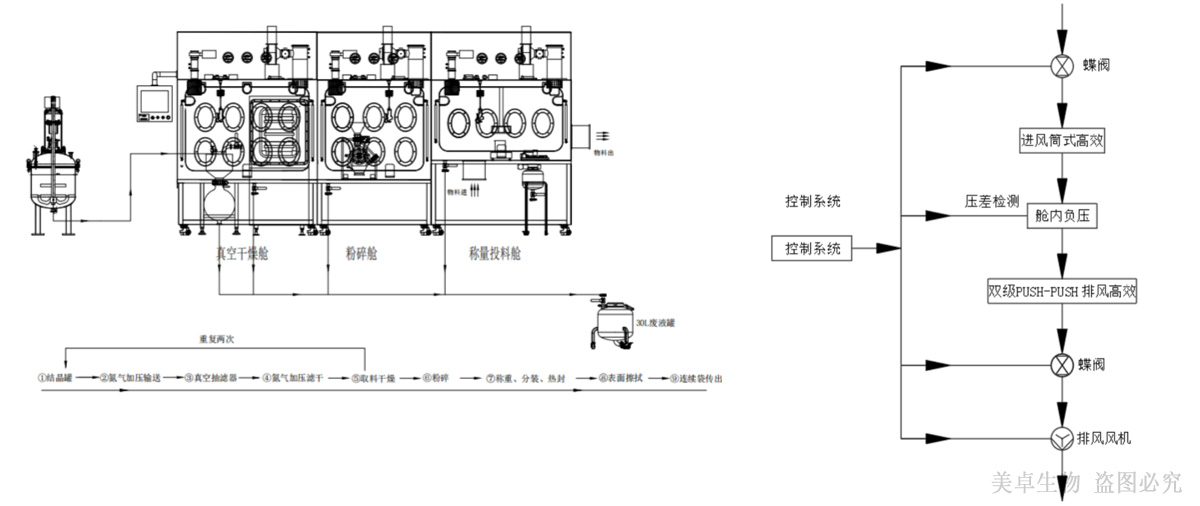

四、原理圖示

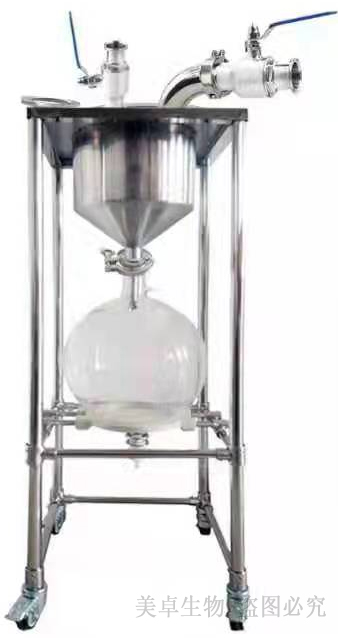

五、重點模塊單元-真空抽濾器

真空抽濾器主要性能：

1. 抽濾瓶采用GG17高硼硅玻璃材質制作，擁有優良的化學、物理性能。
2. 不銹鋼布氏漏斗，理化性能優良。
3. 特殊PTFE材料設計攪拌塞，技術完善，耐腐蝕性價比極高。
4. 下放料部分為玻璃法蘭口配套特殊設計聚四氟閥門，容器內無死角，可拆卸便于固體物料出料。
5. 整機具備完美的密封性能，靜止?fàn)顟B(tài)下負壓可達0.095MPa以下。
6. 整機結構科學、可視化特點突出、實用新穎?？蚣懿捎?04不銹鋼材質，帶地腳輪，方便移動。

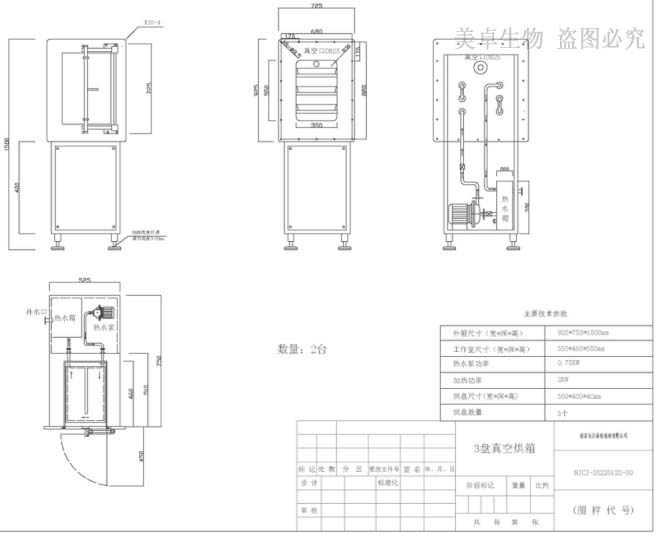

六、重點模塊單元-真空干燥箱

（一）性能：

防爆平板真空干燥箱是按照水在低氣壓下沸點低的原理，使被干燥的含水物品中的水份迅速汽化排出而達到干燥的目的，較普通干燥方法將物品在一個大氣壓下加熱到遠大于100℃相比，具有干燥物品速度快、污染小和不會使干燥物品的內質量造成破壞的優點。

（二）結構特點

1. 該設備為箱式結構,內膽為316L全不銹鋼制作，箱體內壁與外殼之間充填優質硅酸鋁纖維棉進行保溫，保溫性能良好。
2. 該箱加強筋選用優質“工”字鋼。散熱平板采用耐酸316L不銹鋼板制作，符合制藥行業的衛生標準。
3. 該箱內設3只加熱平板，平板與箱體為活動式結構且箱體四角采用R弧，便于用戶清洗和潔凈。
4. 該烘箱前部裝有觀察視窗可隨時察看物料各階段的狀況。
5. 該設備配有1臺加熱水箱、防爆水泵、防爆電氣控制柜。
6. 該設備屬于防爆型。

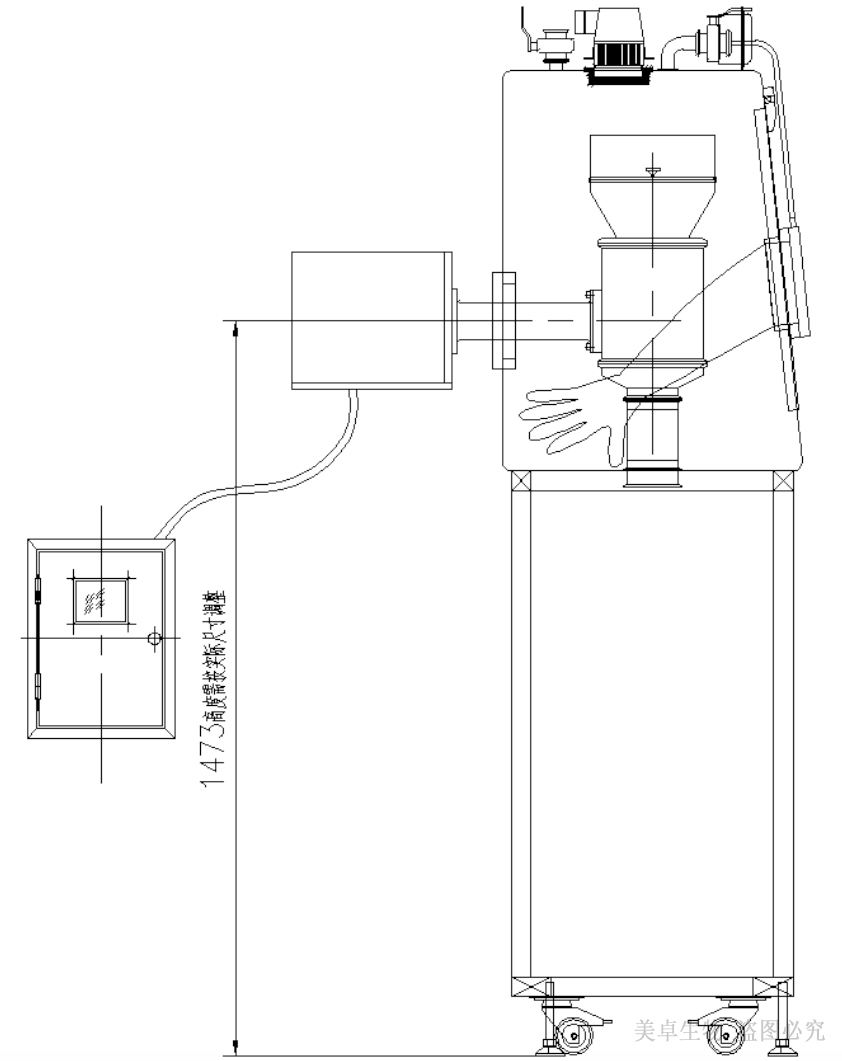

七、重點模塊單元-粉碎機

（一）概述

粉碎整粒機可廣泛用于醫藥、食品、精細化工等工業的單元操作。在制藥工業中常用于原料的干顆粒整粒；不合格片子的回收處理，通過本機可直接制成所需要的顆粒進行總混和壓片。它具有噪音
低、粉塵少、易清洗、粒度容易控制等突出特點。

（二）產品特點

1. 徹底解決了擺式顆粒機篩網磨損碎屑污染物料的難題。
2. 獨有軸密封專利，保證潤滑油不泄露。
3. 控制粒度容易。
4. 無滯留死角，無物料過熱弊病。
5. 粉塵少，無振動，噪音低。
6. 高效節能，生產能力大。
7. 造型美觀，便于清洗。

八、重點模塊單元-通風及過濾系統

通風空氣過濾系統

1.NPT-3S-G18抽濾干燥粉碎投料負壓隔離器內部為紊流氣流模式，送風與排風單元均位于隔離器的頂部；

2.送風與排風均采用知名品牌風機，均通過 PLC 控制，在設定的艙內壓力參數下，送風量 與排風量均自動調節而無需任何人工干預；

3.進風部分：

• 采用室內取風或空調系統取風，全新風并經過 過濾器過濾；
• 在 過濾器進風口安裝一個由 PLC 控制的氣動蝶閥，無需人工干預；
• 過濾器 選用 Camfil ，等級 H14（過濾效率≥99.995%）；
• 過濾器安裝靜壓桶采用 316不銹鋼制作，帶有 PAO檢測端口；
• 系統含有進風過濾器 壓差表，可提示用戶過濾器 過濾效率；

4.排風部分：

• 艙內氣體 100%外排，在氣體排出室外前，氣體經過 PUSH-PUSH雙級排風高效過濾；
• 在風機與 PUSH-PUSH雙級高效之間安裝一個由 PLC 控制的氣動蝶閥，無需人工干預；
• 過濾器 選用 Camfil ，等級 H14（過濾效率≥99.995%）
• 過濾器安裝靜壓桶采用 316不銹鋼制作，帶有 PAO檢測端口；
• 系統含有排風過濾器壓差表，可提示用戶過濾器過濾效率；

九、重點模塊單元-西門子PLC控制

運行參數實時顯示；

階段之間自動切換；

操作者權限控制；

壓力報警控制；

工作狀態下壓力自動調節；

用戶界面及數據接口

• 選用知名品牌可觸摸工業平板電腦；
• 用戶登陸界面可設置不同的管理權限，具備溫度、濕度、壓力、實時監測功能；
• 操作界面實時顯示系統運行參數；
• 操作界面支持參數設置及保存、數據存儲及導出；
• 實時在線實驗數據打印。

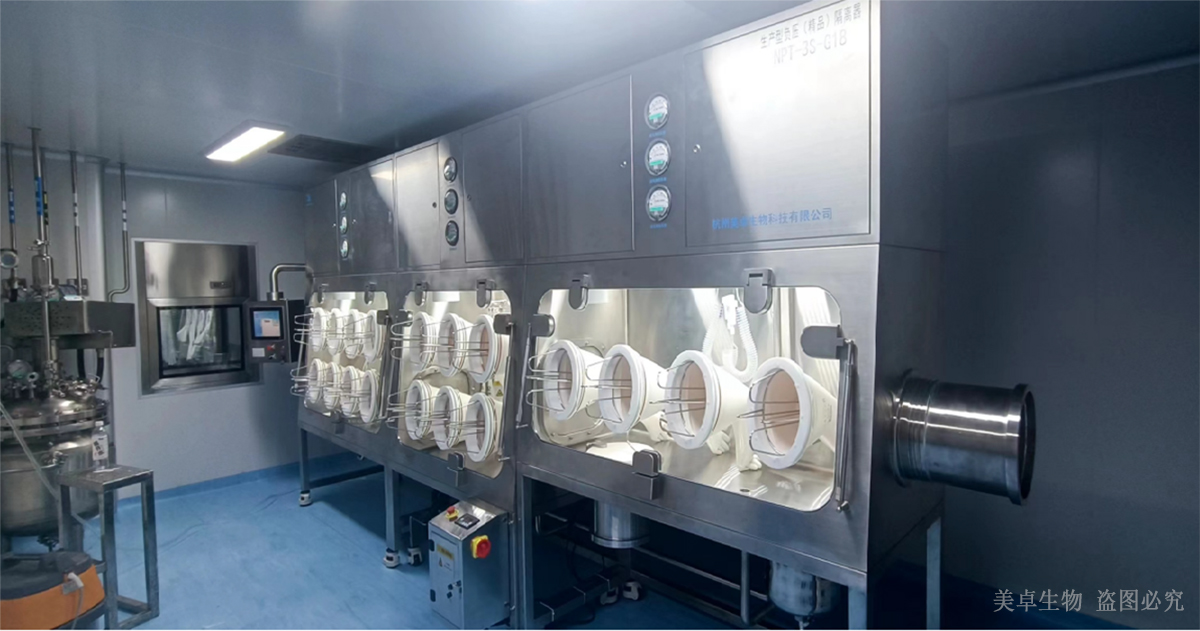

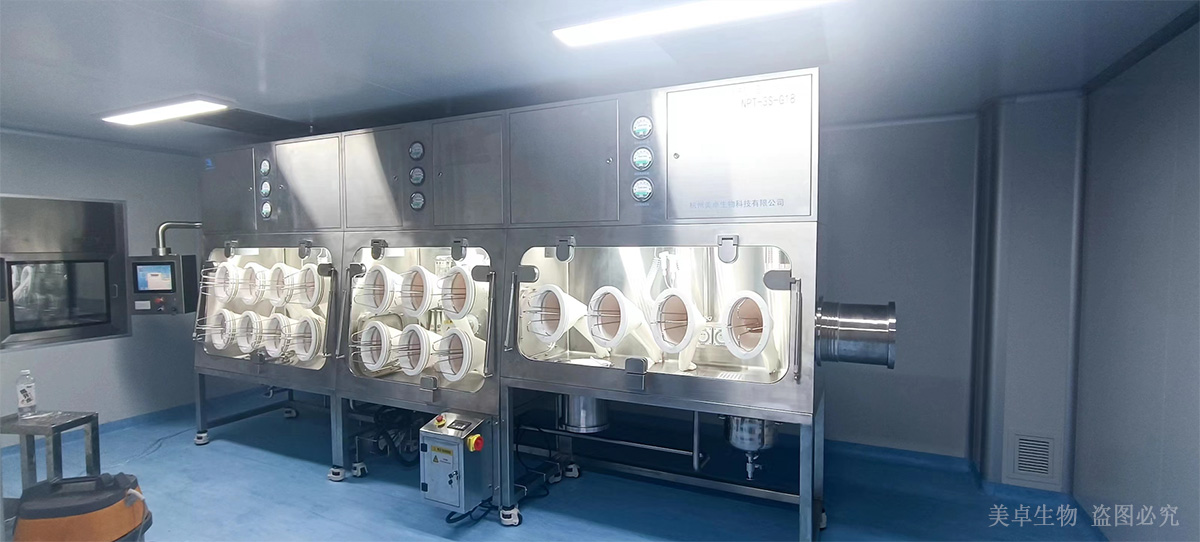

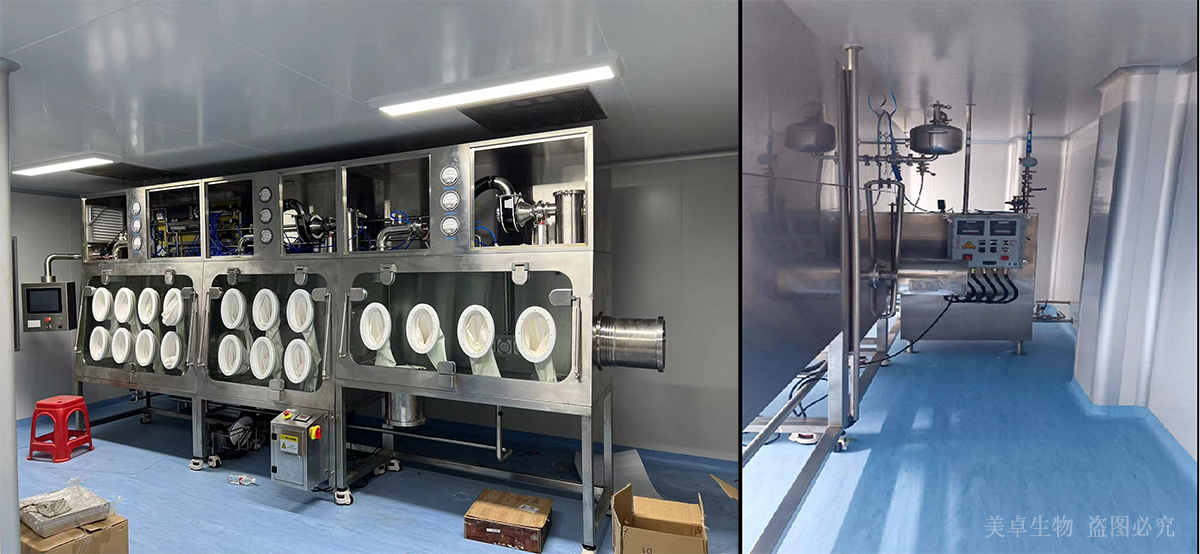

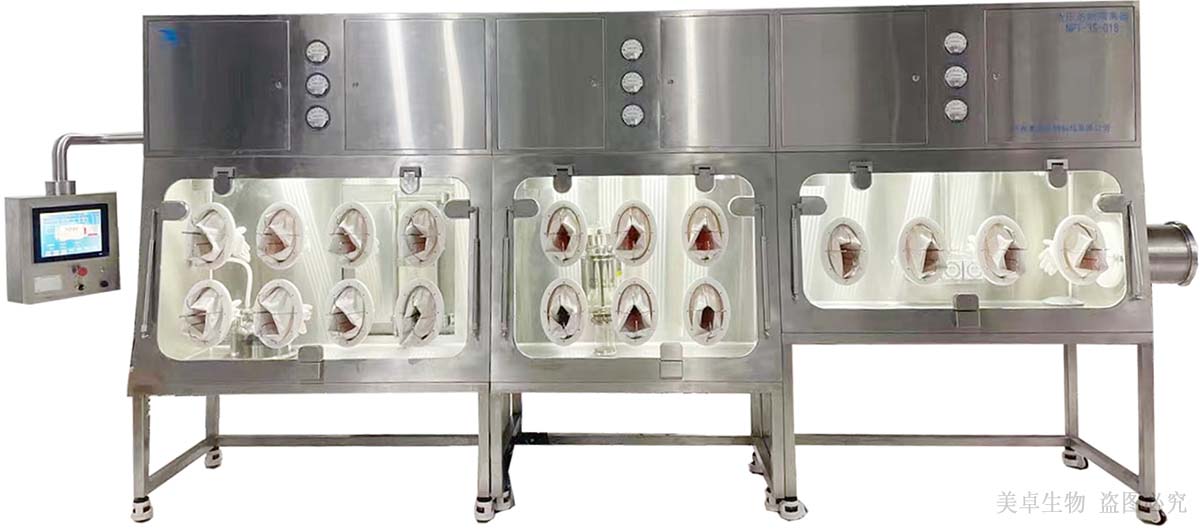

十、客戶現場設備圖例
