凍干機消毒方案總結

一、凍干機概述

1.簡述

真空冷凍干燥（簡稱凍干）是將含水物質先凍結成固態，然后使其中的水分從固態升華成氣態，從而除去水分而保存物質的方法。主要用于制藥、生物制品、血液制品、食品等物質的干燥。凍干機在制藥前，需要對前箱和后箱進行消毒處理，包括板層和內部艙室表面、管路表面，消毒完成且合格后開始進行制藥流程。

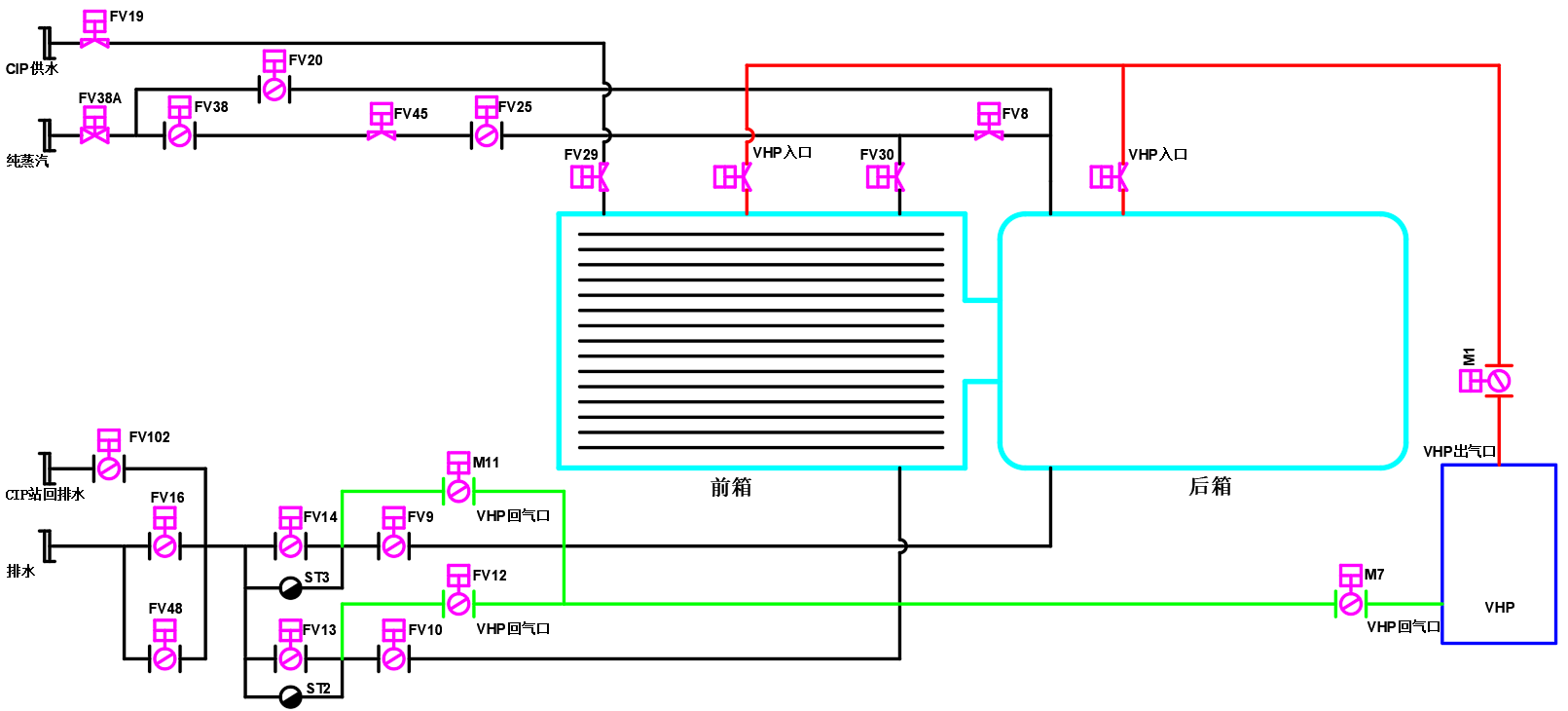

2.凍干機結構圖：

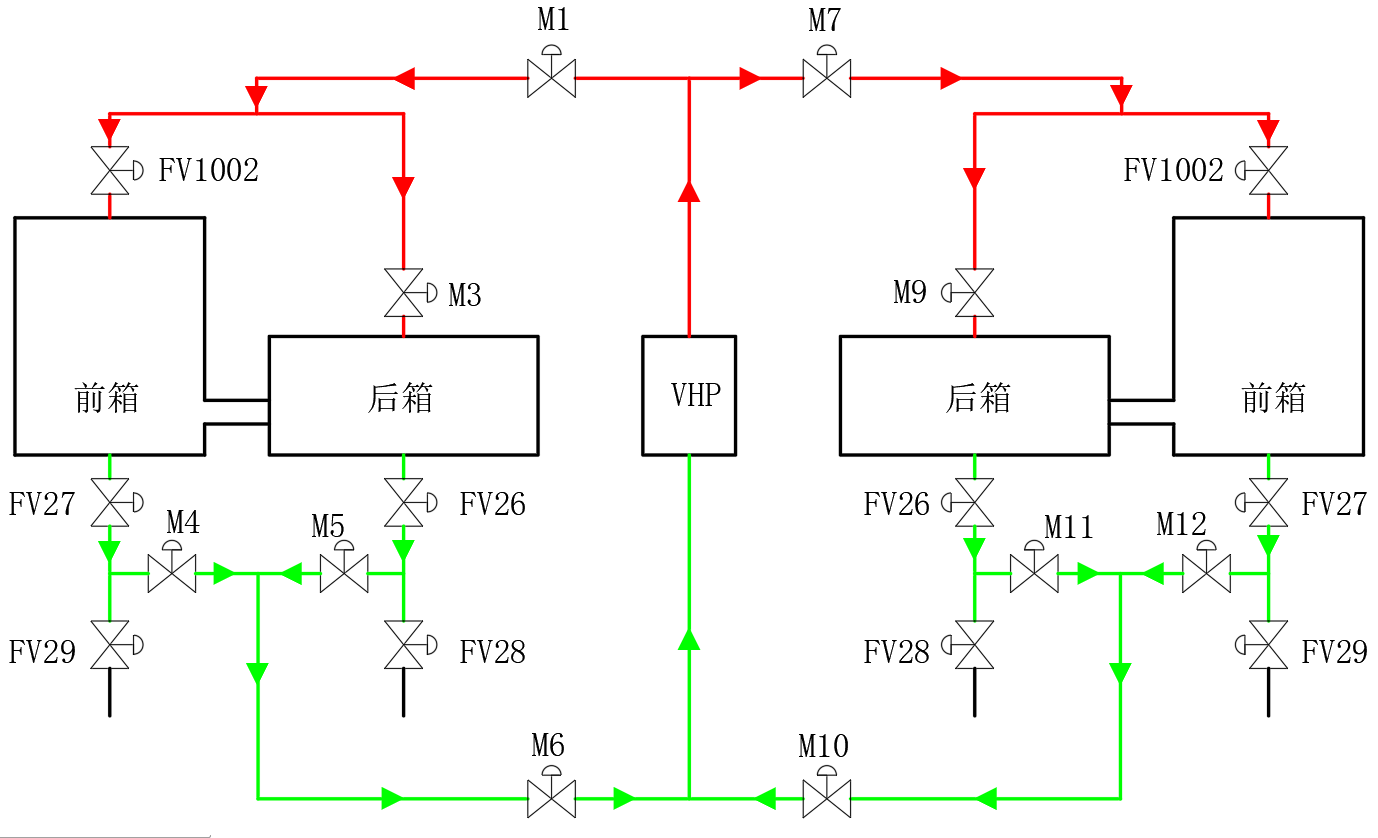

3.吉林津升凍干車間現場消毒管道連接示意圖：

二、消毒方案

1.情況描述：

①、吉林津升有2個凍干機車間，每個車間分別有2個凍干機。凍干機尺寸大小一樣，具體尺寸如下：凍干機前箱13m3，表面積40㎡，共計15個板層；后箱15m3，表面積44㎡，前后箱共計28m3，表面積84㎡。

②、凍干機需要VHP消毒時，凍干機需發出VHP指令后，VHP通過控制系統識別，然后控制相應的閥門來對凍干機消毒。若兩臺凍干機同時發出VHP指令，系統報警提示，每次只能滅菌一臺凍干機。

2.根據管道示意圖描述滅菌流程（離線滅菌方式）：

①除濕：凍干機在VHP消毒前，需要對前后箱進行CIP（Clean In Place在位清洗），清洗后可使艙體內濕度降低到40%RH左右。（一般為150分鐘）

②滅菌：本方案消毒采用循環式消毒方法，通過VHP自帶循環載氣動力單元對凍干機前后箱同時進行氣體循環。

除濕結束后，凍干機發出VHP消毒指令，VHP接收到消毒指令后，VHP控制系統做出判斷，判斷出是哪一臺凍干機發送請求并做出呼應指示。以此方法做到與凍干機互鎖，排除誤操作導致凍干機制藥過程中存在的風險。操作VHP人機交互系統，選擇呼應的凍干機，此時請求消毒的凍干機管道閥門打開，再啟動VHP對凍干機前箱和后箱進行內部消毒。（一般為200分鐘）

③除殘：消毒結束后，管道閥門自動關閉，凍干機需退出VHP模式，停止VHP指令，然后凍干機開啟抽空模式，抽空3次后，最終檢測濃度＜1ppm。（一般為45分鐘）

④芽孢條布置點：

理論上每層凍干機需布置5個點，凍干機內部角落需布置，指示條一般為嗜熱脂肪芽孢桿菌。一般只布置在前箱，后箱沒法放置。

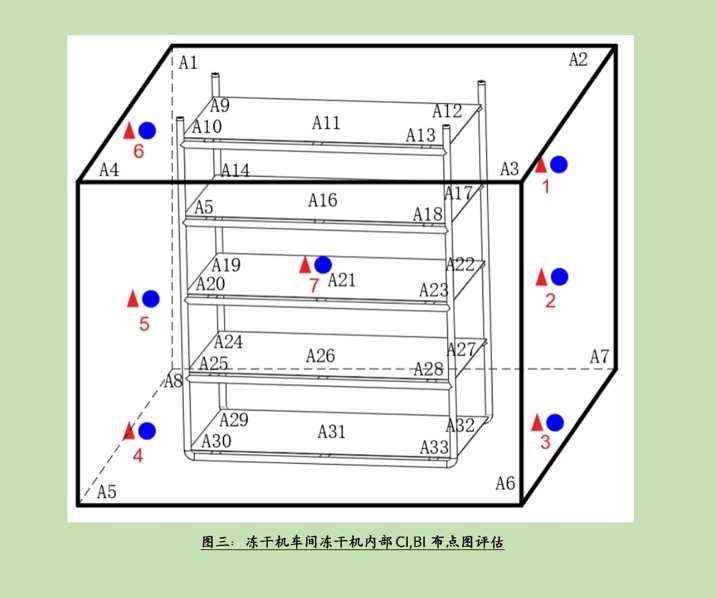

前箱布點圖如下：

A1-A33為化學指示條 三角形圓形為生物指示條

⑤VHP消毒參數如下:

一次消毒劑使用量共計585ml,消毒時長：200分鐘

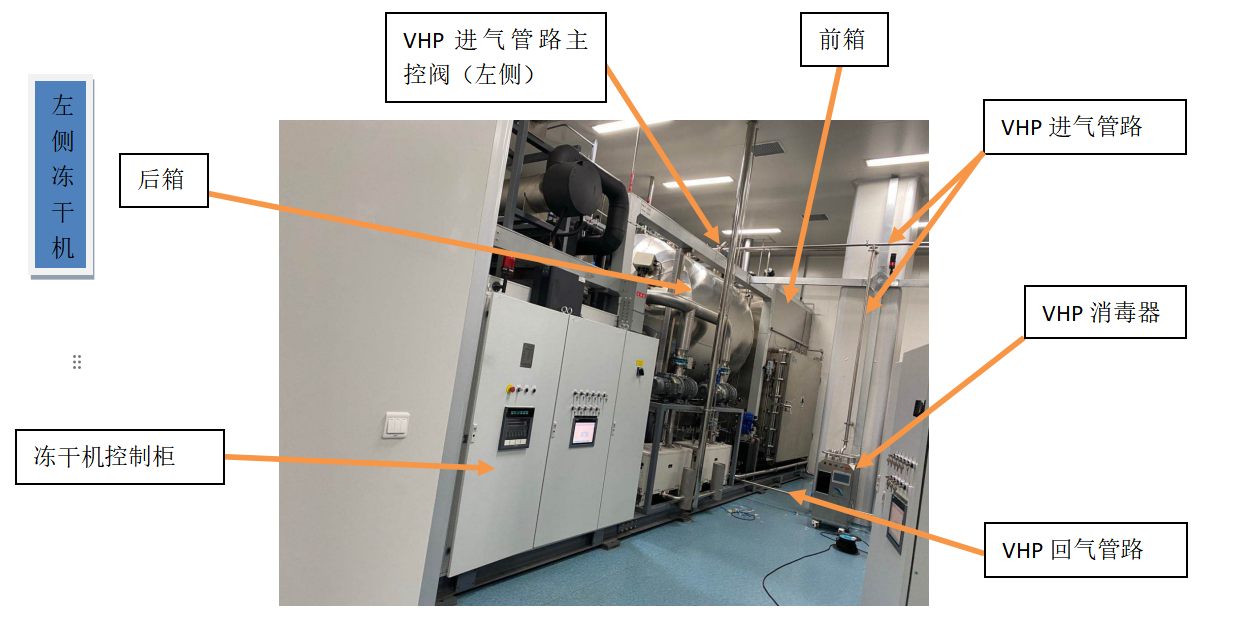

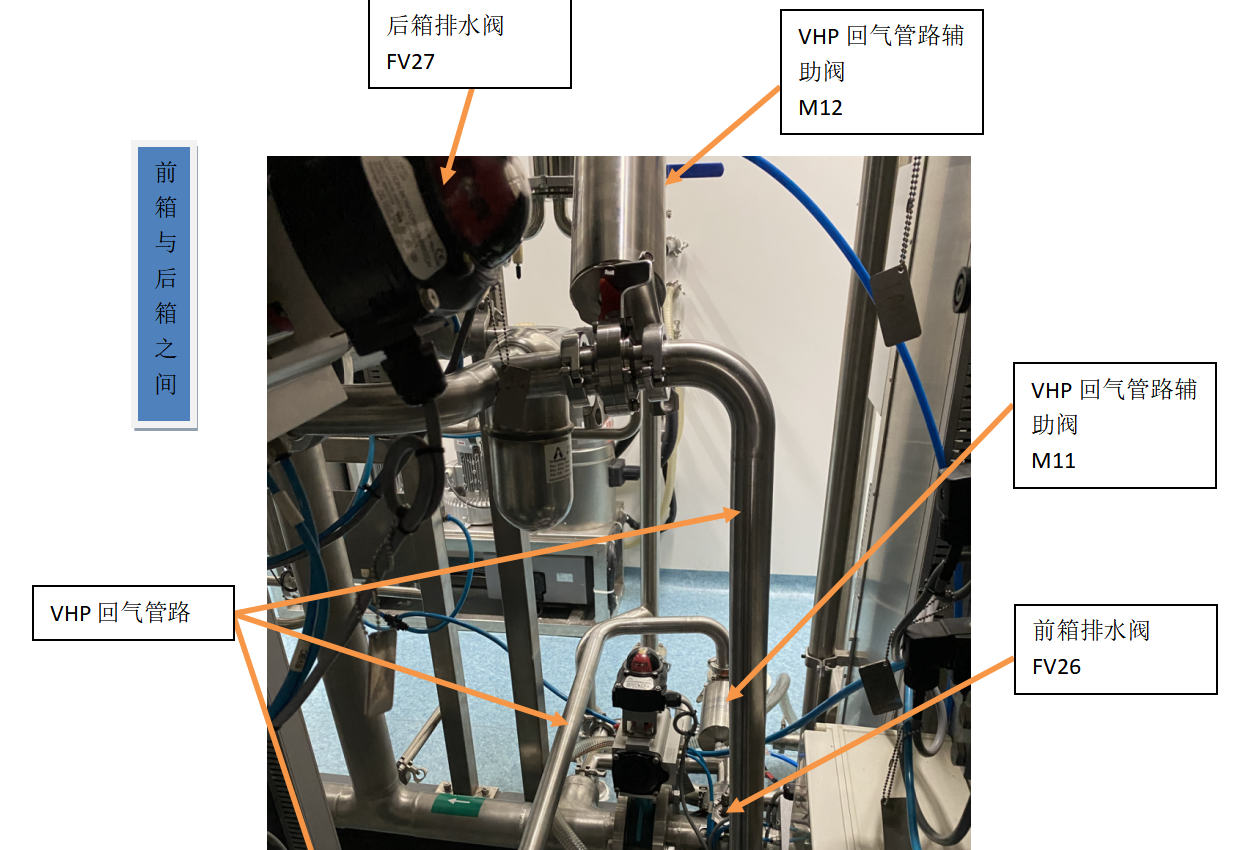

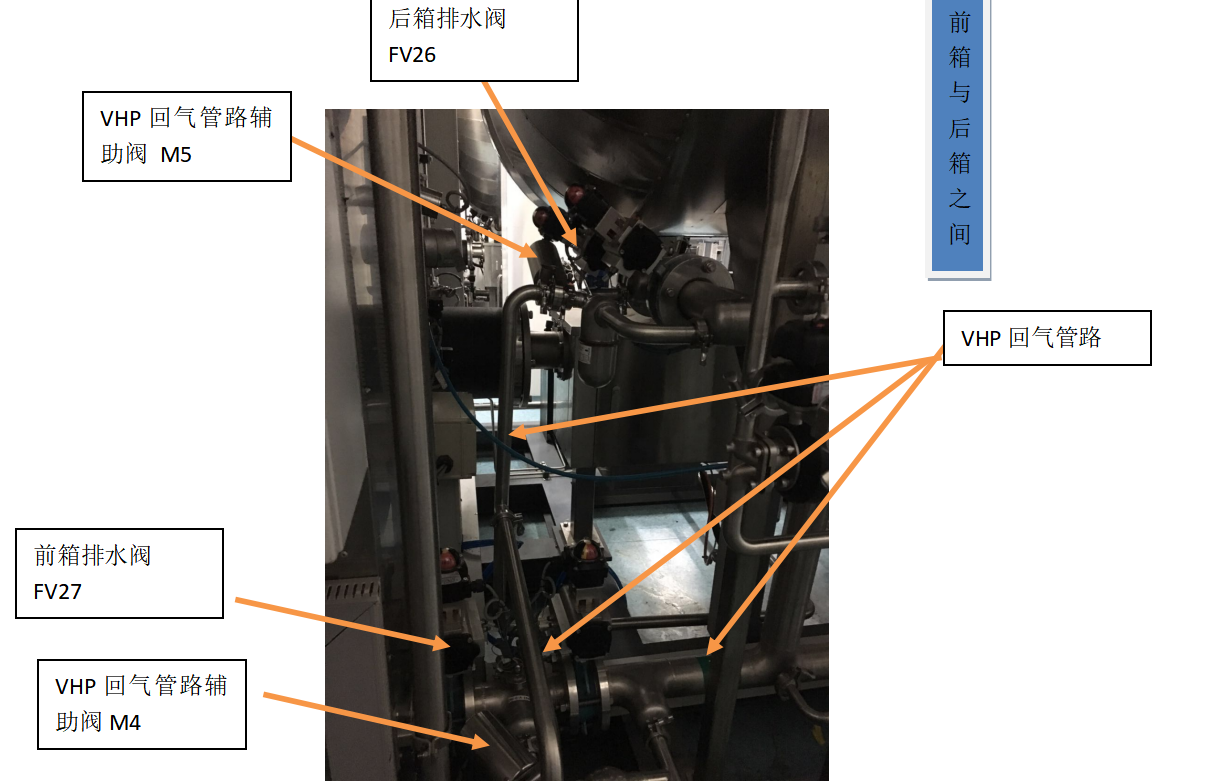

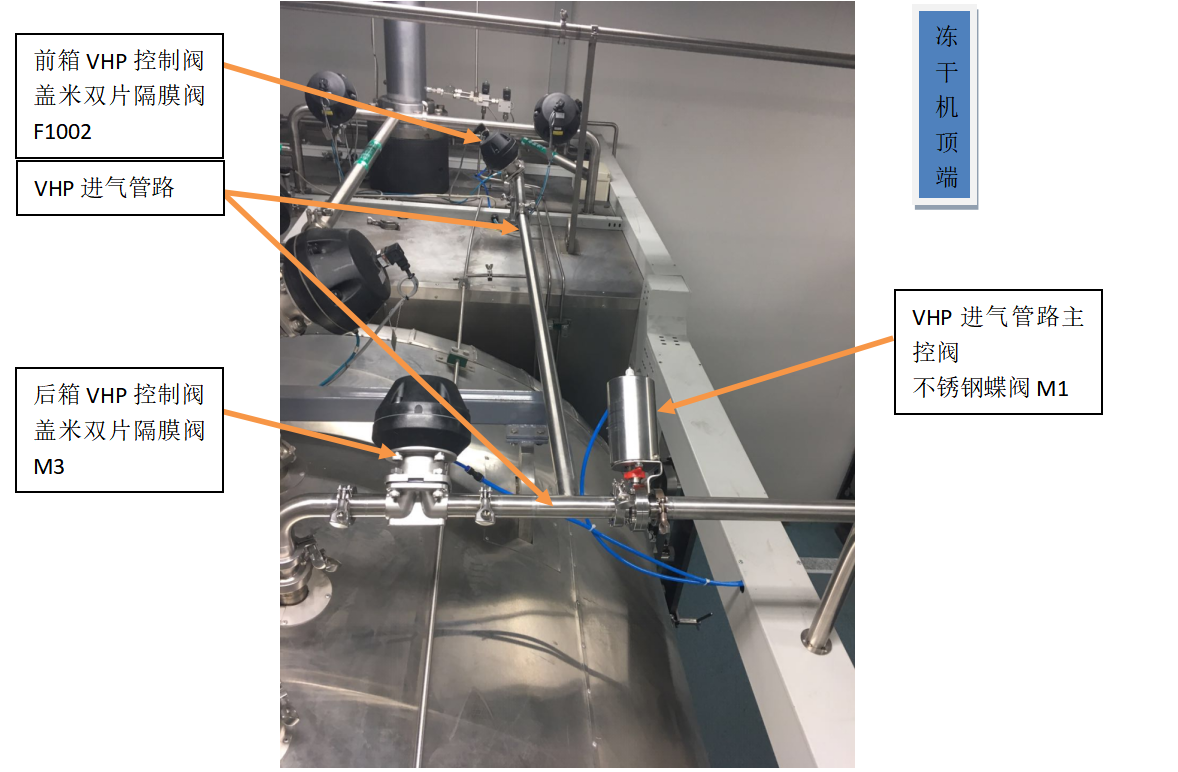

三、左側凍現場連接情況干機說明

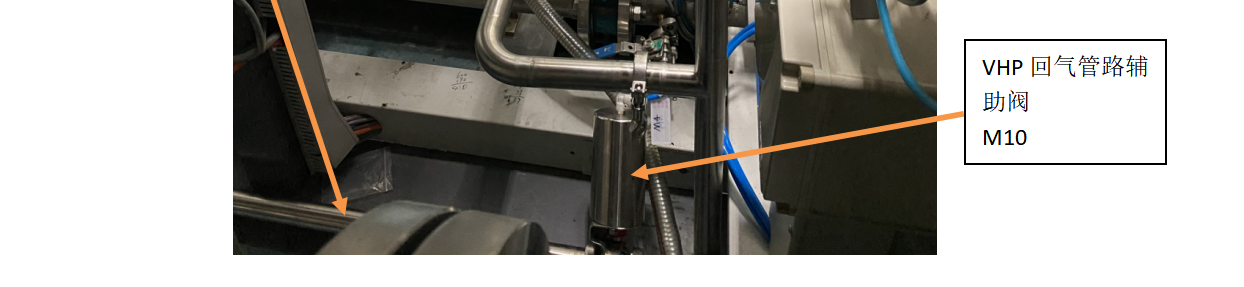

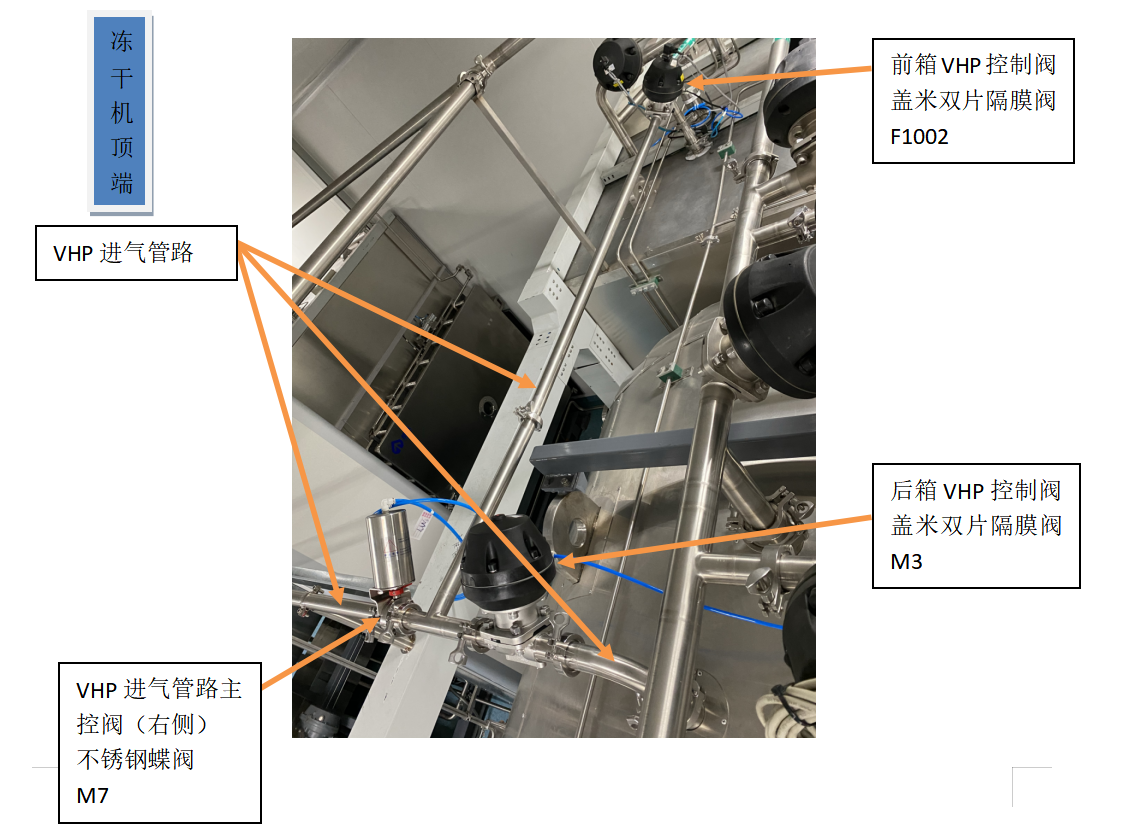

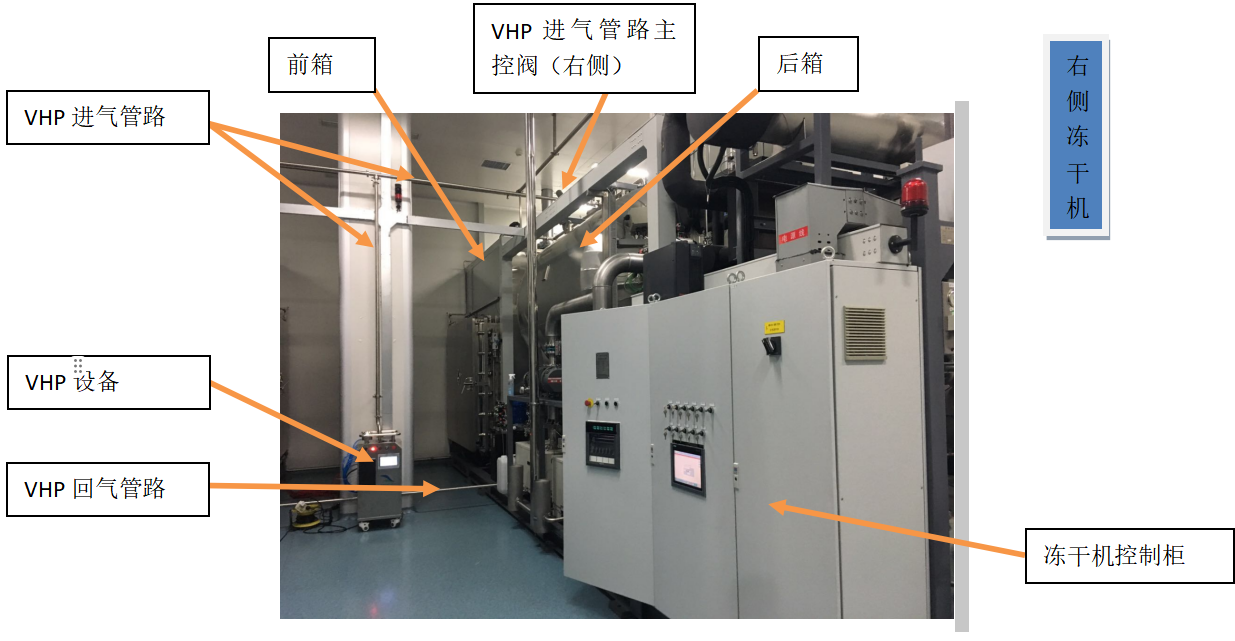

四、右側凍干機現場連接情況說明
