一、BIBO設備產品介紹：

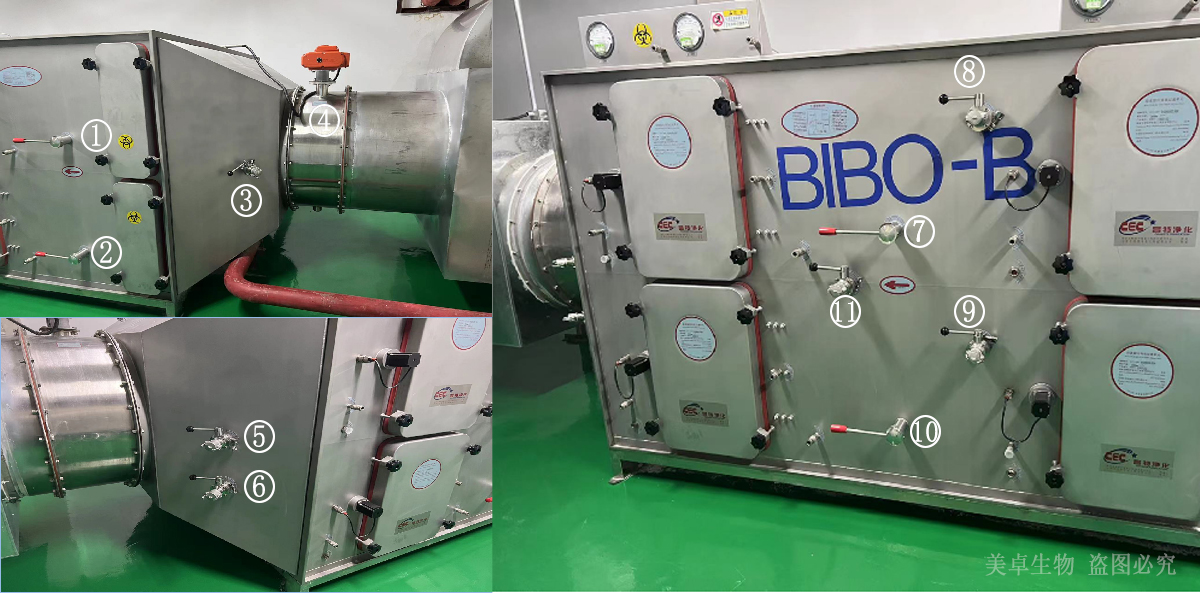

注釋：①②表示高效前端擋板開關閥、③表示消毒主入口、④表示生物隔離閥、⑤表示消毒回風口、⑥表示尾端消毒驗證、⑦表示高效前端擋板開關閥、⑧⑨表示消毒驗證口、⑩表示高效前端擋板開關閥、?表示消毒主入口

1、四風道，每個風道兩塊高效。

2、BIBO前端一個總的消毒注入口（另一側沒有），中間兩側各有一個消毒注入口，尾端有一個消毒回風口（另一端沒有消毒回風口）。

3、每一個風道每塊高效前有一個擋板（整個BIBO共8塊），但不是完全密閉。

4、風道前高效后端都有一個消毒驗證口（共4各驗證口），BIBO尾端有一個總的驗證口-主要針對每個風道尾端的高效效果驗證（共4塊）。

5、BIBO前后端都有一個生物隔離閥，滅菌前一定要確認關閉（可以從蝶閥的上端看出密閉的程度，此生物隔離閥關閉程度從0-7顯示，確保指針指向0刻度）。

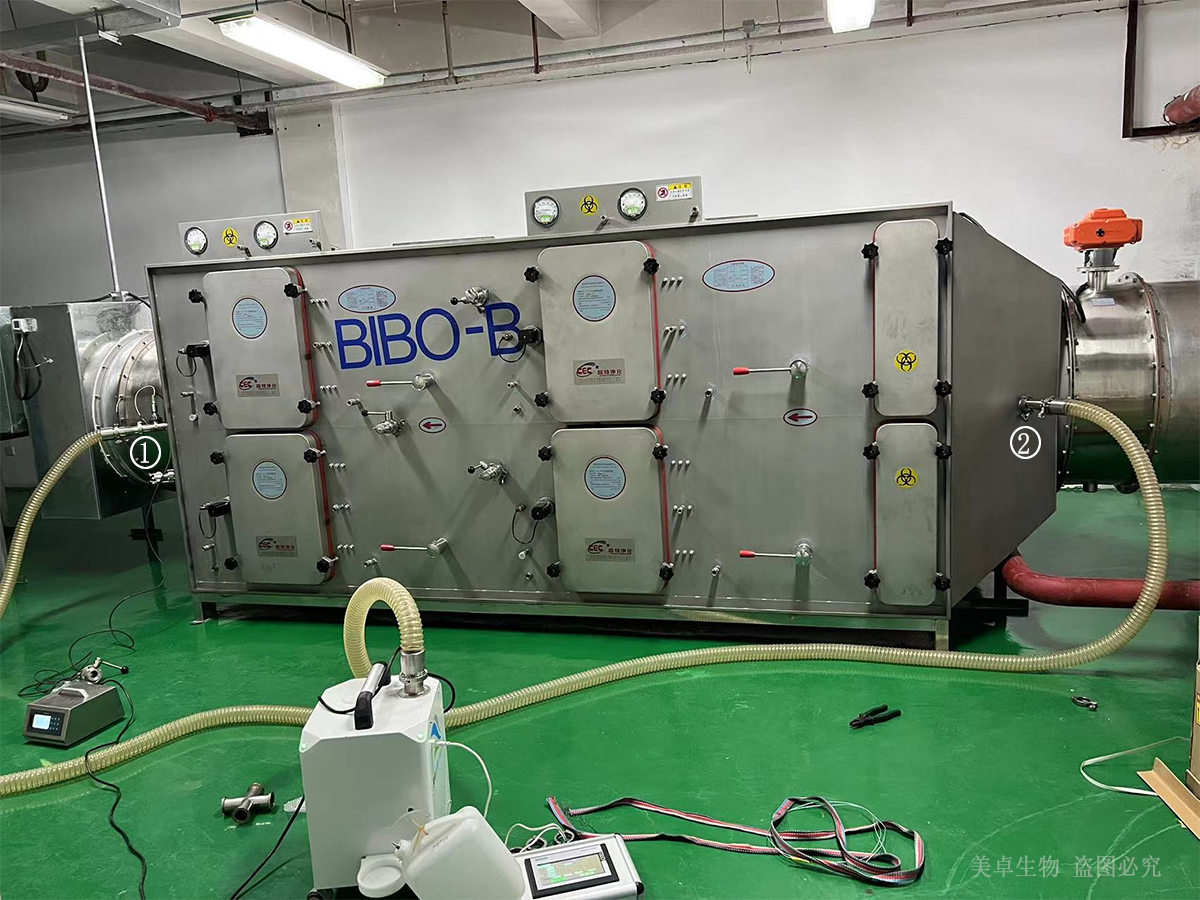

二、滅菌驗證前設備連接情況說明

1.V10消毒注入口通過軟管連接到BIBO消毒注入口。

2.BIBO消毒回風口通過軟管連接到V10的回風口。

3.過氧化氫濃度檢測探頭連接到三通上端口，并保持密閉。

4.確保BIBO前后端的生物隔離閥密閉，指針指向0刻度。

5.滅菌前打開一個風道的兩個擋板閥，擋板閥柄端指向運行狀態，其它三個風道的擋板閥關閉，擋板閥柄端指向測試狀態。

三、生物指示劑布點情況說明

注釋：①②③表示生物指示劑BI

1.5個消毒驗證口生物指示劑布點--通過鐵絲一端固定在消毒驗證密閉閥上，有生物指示劑的一端伸進BIBO內部。

2.每個風道尾端的高效生物指示劑布點（4個點）-膠帶纏在高效后端面一側上，生物指示劑一端粘在膠帶上，確保能粘牢，不會因滅菌時風量大被吹跑。

四、滅菌參數說明，驗證步驟和結果說明

第一次BIBO滅菌驗證

1.5個驗證口布置了5個生物指示劑。風道尾部高效的背側沒布置生物指示劑。

2.一個風道每個高效前端的擋板打開，其它三個風道的擋板都密閉。

3.V10風機頻率調整到.(保證風速均勻）.

4.V10進入調節階段后每隔55分鐘，打開其中一個風道高效前端的擋板，同時關閉其它三個風道的擋板，盡量保持打開擋板的風道能充分接觸過氧化氫消毒液。（消毒液使用30%的過氧化氫消毒液，客戶自己提供）。

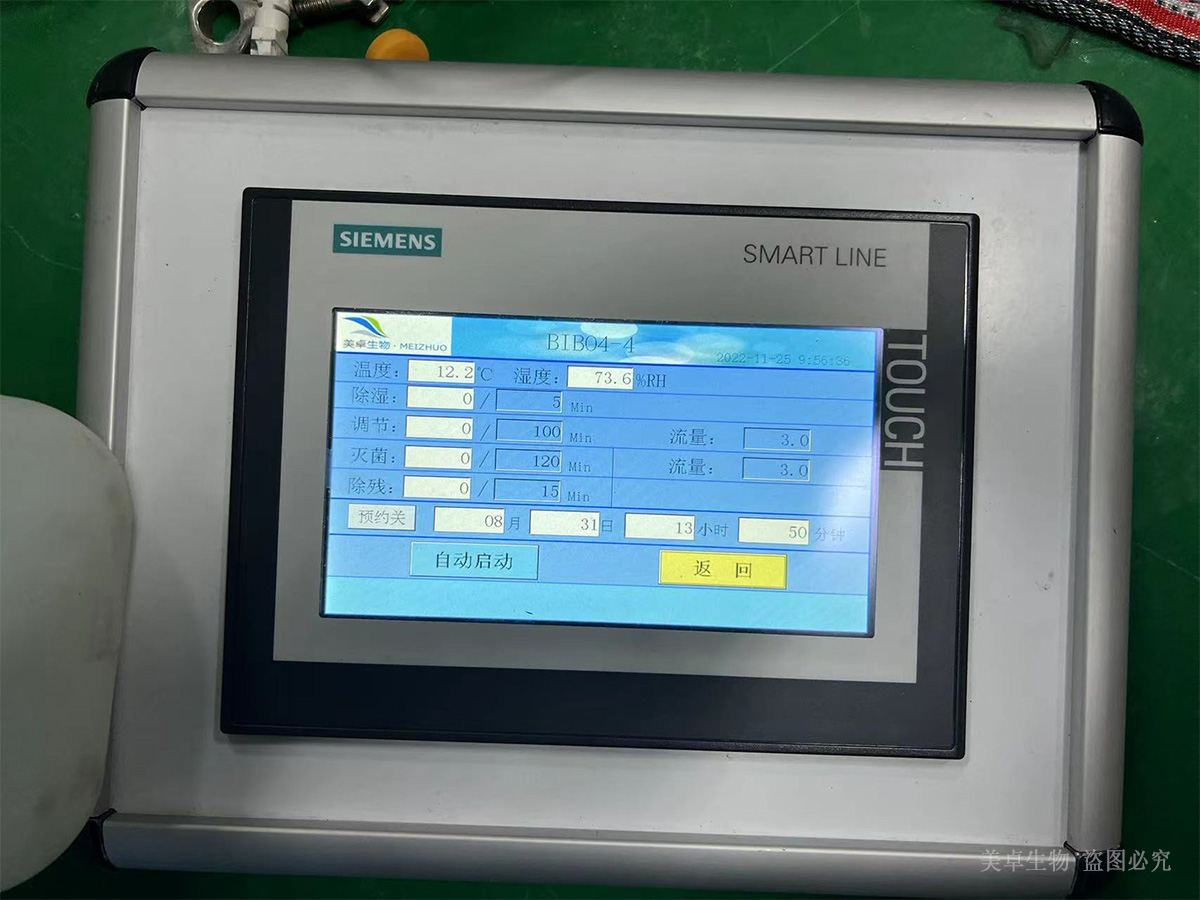

5.調節時間設置100分鐘，流量3ml/min。滅菌時間120分鐘，流量3ml/min。

6.滅菌結束后密閉120分鐘。

第二次BIBO滅菌驗證

每個風道尾部高效背側布置一個生物指示劑，共4塊高效。5個驗證口各布置一個生物指示劑，滅菌步驟與第一次驗證一致。

五、驗證時濃度濃度說明

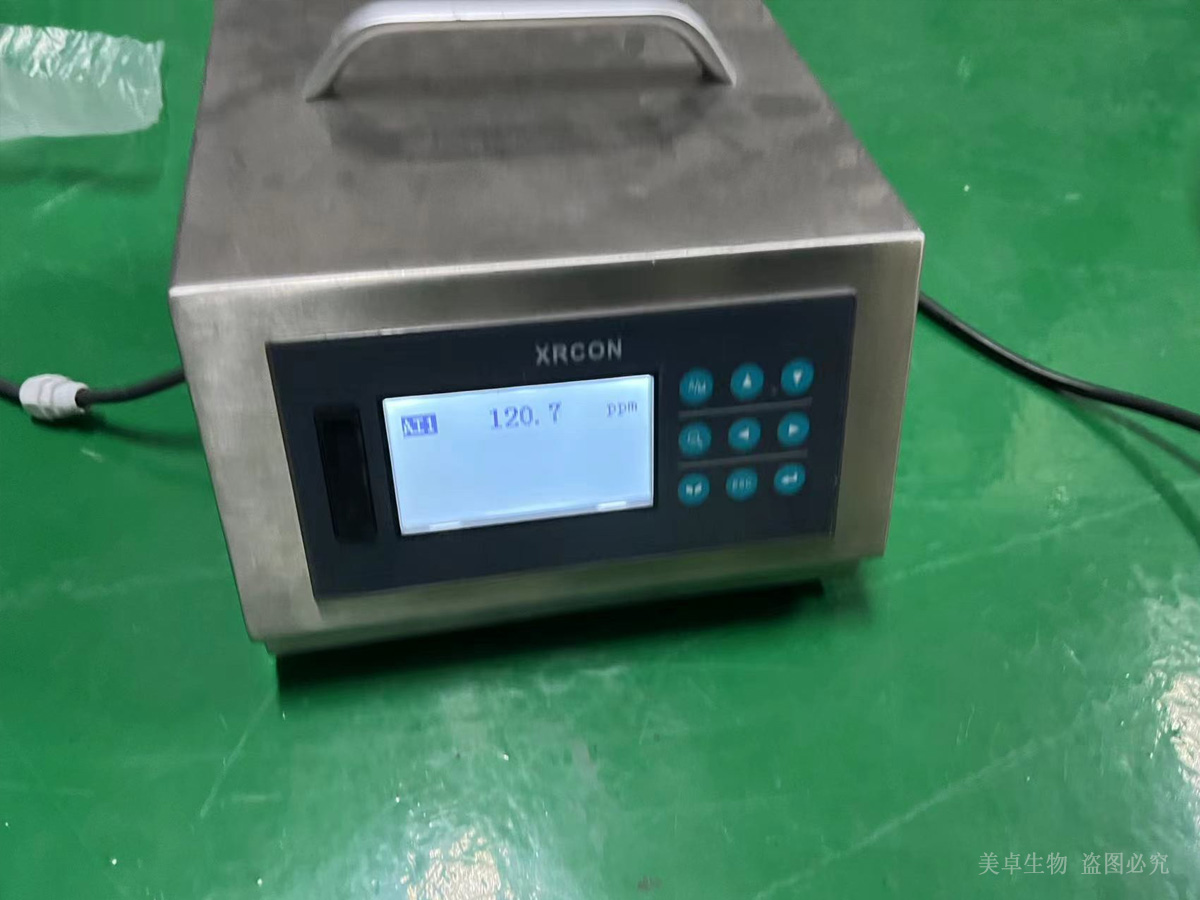

1.因該BIBO整體較大，高效多，阻隔明顯，第一，二次驗證時，平均濃度在120-150ppm左右。

2.驗證時考慮消毒注入口，和消毒回風口的位置不夠理想，沒安排使用循環風機，完全靠V10的風機進行BIBO內部的風量循環.整個滅菌過程需要6小時。

3.生物指示劑接種后培養，經監測：生物指示劑培養結果合格。
