在進行藥品的無菌加工過程中，采用不同的技術來確保藥品的安全是至關重要的。在這方面，無菌灌裝線通過采用隔離系統可以實現多種方式的應用。

這些隔離系統中，隔離器具有完全封閉灌裝和完成單元的特點，包括物料傳送室（MTC）等區域，用于無菌引入和取出物品。限制進入隔離系統（RABS）包括：

被動式RABS（采用硬質外殼、溫度控制、周?chē)鷿崈羰业膶恿鳎?/p>

主動式限制進入屏障系統（通過專有通風裝置、高效空氣過濾器實現層流）。

主動式cRABS（潔凈室通風和再循環通風與封閉式RABS分離，濕度控制）。

B級以上潔凈室必須配置限制進入屏障系統，而潔凈室根據不同等級（A、B、C、D）分為四個等級。A級潔凈室微生物污染最少。根據ISO 14644-1標準，潔凈室根據每容積可容納的顆粒數量被劃分為不同等級，ISO 1到ISO 9，其中ISO 1是最為純凈的。在用于灌裝的RABS或隔離器內，空氣質量的設計達到A級（ISO 5）標準。

RABS系統的空氣通常由潔凈室的集料提供。由于操作人員與隔離器內部之間的物理隔離大大增加，因此隔離器通常在C級（ISO 7）或D級（ISO 8）潔凈室中運行。

盡管如此，僅通過封閉灌裝線來防止環境影響并不能充分實現無菌生產。作為隔離裝置的一部分，必須采用凈化技術來消除成品受到微生物或無活力顆粒污染的風險。

因此，除了溫度和濕度調節系統外，隔離器還包括可重復進行生物去污（滅菌）的自動處理單元，主要采用氣化H2O2。此外，如前所述，隔離器還需要將產品、主要包裝材料和部件無菌轉移到機器外殼中的系統。

過氧化氫（H2O2）去污技術

過氧化氫的抗菌作用早已為人所熟知。在過去的二十年里，使用液態過氧化氫進行凈化已成為食品行業的標準方法，然而在制藥行業卻鮮有人知。潔凈室凈化是制藥業消毒劑的主要領域之一，主要采用噴灑過氧乙酸和氣化甲醛。

隨著用于制藥無菌灌裝的隔離器技術的"發明"，過氧化氫的去污能力被（重新）發現。

相較于液體噴灑，使用過氧化氫蒸氣具有許多優勢。與液體噴灑相比，蒸發的H2O2能夠更迅速?gòu)V泛地分布，滲透性更好。同時，通氣時間更短，因?yàn)橐后w引入更少。

時間和殘留濃度方面

如今，使用隔離器技術以最大程度地降低污染風險已成為不爭事實。盡管監管機構已接受隔離器技術的去污效果，但隔離器技術供應商仍需應對其他挑戰。首先，采用隔離器后，不同批次的生產間隔時間被延長至數小時甚至數天。

非生產時間是制藥公司不采用隔離器的主要原因。

第二個挑戰是（目前仍然是）殘留濃度：H2O2可能會影響藥品中的原料藥。因此，權威機構建議將時間加權暴露限制在0.5至1.0 ppm之間。在過去的幾年里，隨著生物制藥的增加，這一過程受到了廣泛關注。

眾所周知，許多以蛋白質為基礎的藥品對H2O2的暴露非常敏感。

關于上述兩個問題，在過去的幾年里已經取得了一些改進，制藥行業對隔離器的使用也在大幅增加。盡管如此，隔離器供應商仍在不斷被要求縮短H2O2周期時間，同時降低殘留濃度。

目前最著名的創新之一就是所謂的"催化曝氣"，它可以安裝在開環凈化工藝中并進行改造。對實施前后的周期時間和H2O2濃度變化情況進行了研究。據報告，升級催化轉換器后，從泄漏測試到完成曝氣的"總"凈化周期時間從5小時30分鐘縮短到2小時45分鐘。

增加催化板后，不再需要長時間的加熱曝氣階段來實現氣化H2O2≤1.0 ppm的目標。

其他制藥公司最初指定的通氣量為0.5 ppm H2O2，但后來決定使用與改造前相同的通氣參數，將目標值降至0.05 ppm。

客戶1

項目1 2 3項目1 5

采用直噴技術

周期持續時間（小時）2:20 2:50 2:36 2:00 1:35

對數減少10 12 12 70 12

注射速率1（克/分鐘）4,5 8,0 4,8 7,5 6,5

注射速率2（克/分鐘）50 8,5 7,5 7,5 7,0

注射速率3（克/分鐘）50 9,0 8,5 8,5 7,0

總注射時間（小時）0:48 0:56 0:42 0:36 0:22

注入的H,O總量（克）236 487 310 286 151.5

曝氣持續時間（小時）0:20 1:30 1:30 0:50 0:45

曝氣目標值3 1 1 0.5 1

最差情況下的D值（分鐘）4.1 4.6 3.7 3.6 1.8

隔離器容積（立方米3.5 4,8 4,8 4,6 34

供氣（m'/h）500 500 500 700 500

表1：所有無菌測試隔離器中的殘留濃度小于1.0 ppm，客戶1除外

進一步減少：直接噴射技術的創新

最近開發的一項技術證明，去污周期比上述規定的時間還要短。其核心理念在于減少注入時間（D值）。因此，總曝氣時間和總周期時間都會大大縮短。

D值根據DIN EN ISO 11138-1標準確定。

在CG膜的上方和再循環過濾器的下方，有一系列經過精心布置的噴嘴，用于噴灑由開環發生器提供的H2O2蒸汽。干燥劑通過CG膜自上而下進入隔離器的操縱裝置。由于再循環管道中的壓差較小，一些空氣會進入高效過濾器。眾所周知，一些塑料材料（如HEPA過濾器復合物和CG膜）在注入過程中會吸收一些H2O2，在曝氣過程中會緩慢解吸。

將H2O2從CG膜上部分布和直接注入相結合，有望改善去污過程的效果。新工藝包括將H2O2直接引入操縱裝置。這樣做的目的是使H2O2蒸汽更接近潛在最壞情況下的使用點，通過噴嘴在隔離器內產生湍流，而不會產生顆粒。

在新開發的第一步中，隔離器供應商像往常一樣在CG plenum內安裝了幾個H2O2噴嘴，但又在CG膜（圖1）下方或灌裝機上方增加了幾個噴嘴作為旁路。這些開發首先是針對無菌測試隔離器進行的。在這里，一般目標和要求與生產隔離器相同：節省凈化時間和最大限度地降低殘留濃度。額外的直接注射噴嘴帶來了非常可喜的結果。

表1中的數據是同一供應商的不同無菌測試隔離器之間的比較。無菌測試隔離器安裝在幾家公司（"客戶1"使用同一供應商提供的兩種不同的無菌測試隔離器）。"客戶5"是第一家安裝了新型直接注射技術第一版的公司。

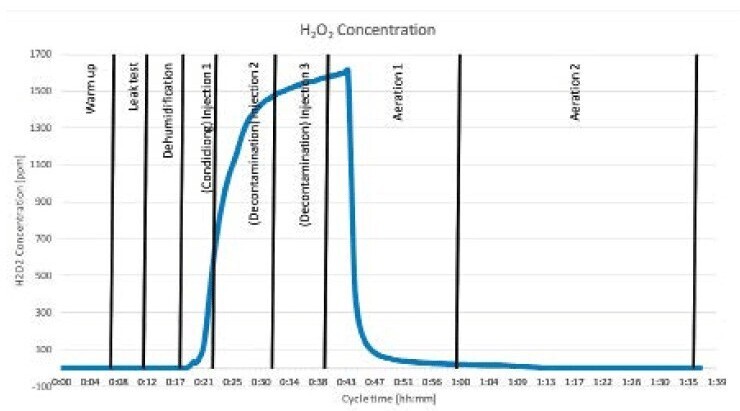

圖2：采用直接注射噴嘴的無菌測試隔離器的總循環時間

客戶5數據及新技術優化

"客戶5"獲得的數據代表了新開發系統的第一個版本，而直接噴射技術的積極影響顯而易見。盡管所分析的客戶裝置的前提條件（例如隔離器的體積）各不相同，但數據顯示了采用新技術后在H2O2注入量、D值和總循環時間方面的潛在節約效果。圖2展示了"客戶5"的整個凈化過程。

考慮到這些結果，一個值得探討的問題是是否能夠進一步改善直接和間接噴射相結合的積極影響，實現更好的湍流和更少的H2O2消耗，從而縮短循環時間。開發過程的目標是分析直接注射噴嘴的最佳位置。

經驗豐富的制藥工程師了解操作裝置的幾何形狀、所安裝的系統以及相鄰系統的影響，以及它們?nèi)绾斡绊憹撛诘淖顗那闆rBI位置，從而影響整個凈化過程。因此，H2O2噴射噴嘴的布置是以灌裝機和隔離器的幾何尺寸為基礎的，以便更快地殺滅生物指示劑（BI）。開發人員的假設在模擬模型中進行了檢驗。最后，通過綜合這些知識，得出了關于直接噴射噴嘴最佳位置的一般性結論。

對于每個項目而言，直噴射噴嘴的最終位置必須根據灌裝機和封口機的具體幾何形狀來確定。盡管如此，我們可以說：

與第一版相比，一些直接噴射噴嘴現在放置在操縱裝置內，更靠近機器及其底板（圖3）。

直接注射噴嘴的典型位置是在操作單元的角落里，大約在機器底板和CG膜之間的一半處。

為了供應H2O2，所有附加管道都可以安裝在隔離器的雙層壁內。設計過程還必須考慮整個系統中不同噴嘴處氣化H2O2的體積和速度（壓力）分布。因此，隔離器內的所有管道裝置、模擬風門和控制系統都要重新設計。

在新項目中，現在可以通過可編程設定點分別調節通向CG plenum和操縱裝置的氣流。

此外，工程師還對噴嘴本身的幾何形狀進行了優化，以便在減少H2O2消耗和縮短周期時間的同時，實現可靠、安全的凈化過程。

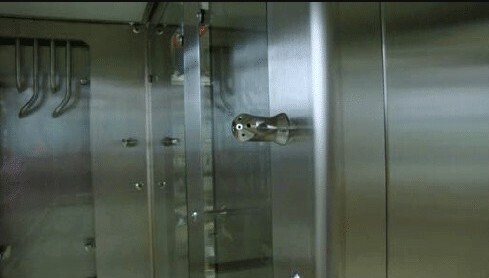

圖3：直噴式噴嘴在生產隔離器中的位置

最終設計評估

同時，已確定直接噴射噴嘴的總體設計和新項目的規格。已經進行了一次內部研究，這次是針對一個遵循新設計原則的生產隔離器。必須指出的是，所獲得的數據描述的是一個隔離器的凈化過程，該隔離器缺少一個填充和關閉裝置、一個機器人、一個運輸耙和其他設備，而這些設備將對最終（驗證的）凈化周期產生重大影響。在現階段，這是為新開發的系統生成數據的唯一可行方法，也是將這些數據與沒有直接噴射噴嘴的相同隔離器進行比較的唯一可行方法。

測試設計評估了一臺為客戶制造的"真實"隔離器，該隔離器不久將與一臺"真實"灌裝和封口機"集成"。首先可以在不使用直接噴射灌裝噴嘴的情況下對該隔離器進行測試。隨后，將這些結果與安裝了新型直噴式噴嘴的同一隔離器的數據進行了比較。

結果如下：

H2O2噴射階段縮短（孢子減少10個菌落，殘留濃度<0.5 ppm，[由Draeger傳感器檢測到）

從之前的57分鐘減少到33分鐘(→-42%)

減少H2O2的總消耗量

從之前的773.0克降至437.0克(→-43%)

由于縮短了H2O2注入階段，因此減少了曝氣時間。總周期時間：<1.5小時（≤0.5 ppm）。

圖4：僅通過CG膜間接注射隔離器B1位置與D值的關系

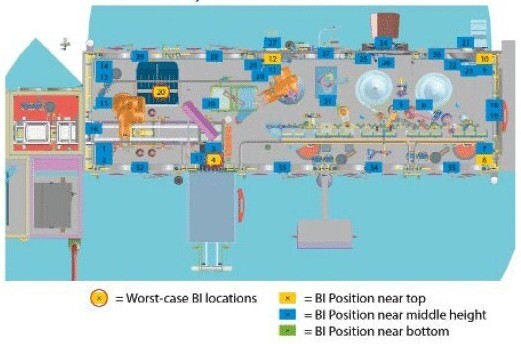

通過比較操縱裝置內39個相同BI位置的D值，也可以說明其功效。圖4顯示的是采用先前技術的隔離器，圖5顯示的是采用直接噴射噴嘴的同一隔離器（注：填充和關閉系統、耙子、機器人和其他設備僅用于說明目的。在確定D值時沒有安裝上述任何設備）。

使用以前的技術，系統平均D值由最壞情況位置4和20確定，系統平均D值分別為5.2分鐘和5.7分鐘。包含直接噴射噴嘴的隔離器內的最壞情況位置改為BI位置37。這里的平均系統D值為3.3分鐘。同樣有趣的是，在第一幅圖中，沒有一個BI達到"綠色"狀態（D值小于2.0分鐘），但有6個位置被標記為黃色（D值大于3.0分鐘）。

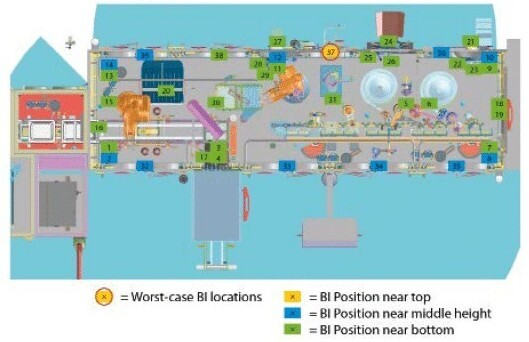

圖5顯示的是直接噴射噴嘴系統的數據，大多數BI都是"綠色"。只有一個位置（BI 37）為黃色。此外，新的最壞情況位置顯示沒有潛在的產品接觸風險。

圖5：使用直噴時絕緣子B1位置與D值的關系

結論

當今隔離器技術的主要優勢在于其安全性、穩定性和可重復性。供應商們?cè)诒Ａ暨@些優點的同時，積極努力減少非生產時間，即周期時間。隨著生物制藥的崛起，對于殘留濃度非常敏感的以蛋白質為基礎的藥品項目越來越普遍，將殘留濃度降至小于0.5 ppm已成為標配。

通過引入新的直接注射噴嘴技術來處理H2O2，操作單元內的新技術產生了積極的效果。首先，通過比較不同有效無菌測試隔離器的數據，其中一臺隔離器采用了第一版H2O2直接噴射系統，大大縮短了周期時間。其次，測試了一臺生產隔離器（處于早期階段，沒有鄰接系統）：與沒有直接噴射系統的相同生產隔離器相比，它展示了采用直接噴射系統所帶來的顯著成果。這些數據代表了直接噴射噴嘴的最終設計。

新技術的一個重要積極作用是減少了H2O2的消耗，從而降低了灌裝機和封口機表面的應力。直接噴射系統可以根據開環和雙壁設計方案進行改裝，為隔離器提供了更加高效和可持續的解決方案。
